Obiectul experimentului a fost testarea unui procesor Celeron 600MHz tactat la o frecvenţă cât mai mare şi testarea procesorului cu răcire pasivă.
Viteza maximă la care am reuşit să rulez procesorul ultra-stabil a fost 990MHz.
Mai mult, testul a fost făcut fără ventilator, doar cu radiatorul montat pe procesor.
Pentru că placa de bază folosită nu dispunea de monitorizare hardware a temperaturilor, am folosit pentru aceasta un termometru digital integrat în multimetru. Pentru a fixa senzorul acestuia, în baza radiatorului, lipit de pastila procesorului am realizat o perforaţie în care am introdus senzorul de temperatură.

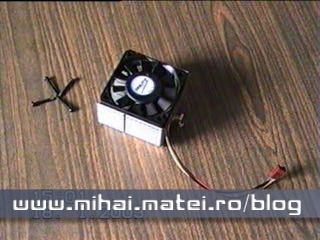

- Demontare ventilator
- Ventilator demontat
- Gaură efectuată în baza radiatorului
- Senzor temperatură în radiator
- Radiator din profil
- Procesor montat
- Modificare pini selecţie alimentare VID
- Muffler sursă alimentare
- Temperatura mediului
- Radiator montat pe procesor
- Lansare windows
- Rulare 3Dmark
- Temperatura creste, ventilatorul nefiind montat
- 3D mark
- Detaliu radiator fără ventilator
- Încă rulează
- 42 grade C
- 44 grade C
- 47 grade C
- Dupa atingerea a 47 grade C, procesorul s-a blocat
- Modificare tensiune alimentare
- Procedeu modificare alimentare
- Legături între pinii VID
- Detalii
- Pinii sunt uniţi cu un fir subţire de cupru
- Firul este fixat prin răsucire în jurul pinilor
- Modificarea este oricând reversibilă
- Răsucire
- Fixare
- Firul de cupru este dintr-un cablu mai gros
- Tăierea firului la faţa pinului
- Măsurarea contactului
- Setare frecvenţă
- Setare 990MHz
- Setare viteză
- Pregătire pentru 1000Mhz
- Curăţare pastilă
